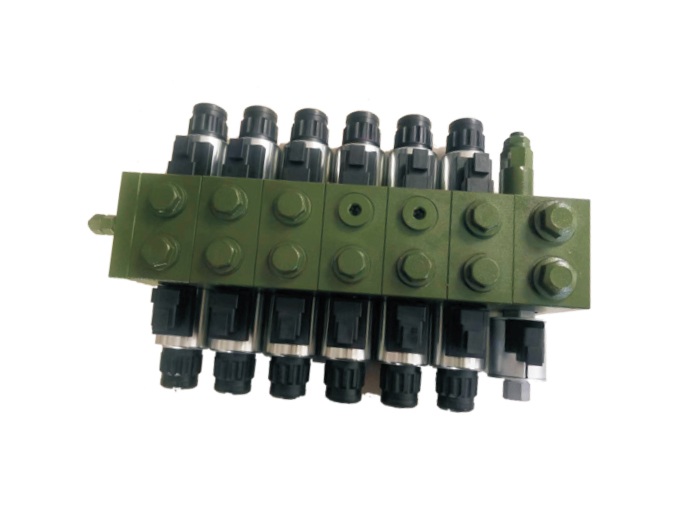

مواد مورد نیاز برای شیرهای چند طرفه الکترومغناطیسی چیست؟

انتخاب مواد برای یک شیر چند طرفه الکترومغناطیسی مستقیماً بر مقاومت فشار، مقاومت در برابر سایش، مقاومت در برابر خوردگی و عمر مفید آن تأثیر می گذارد. این امر مستلزم در نظر گرفتن همه جانبه عواملی مانند فشار عملیاتی، ویژگی های رسانه و شرایط محیطی است.

موارد زیر الزامات اصلی انتخاب مواد و راه حل های کاربردی معمولی هستند:

I. الزامات مواد جزء اصلی

1. مواد بدنه شیر

نوع مواد | مشخصات | سناریوهای قابل اجرا

چدن داکتیل (QT500-7) | استحکام بالا (استحکام کششی ≥500MPa)، میرایی ارتعاش خوب، هزینه کم | سیستم های فشار متوسط و کم (≤35MPa)، ماشین آلات مهندسی

فولاد فورج (42CrMo) | استحکام فوق العاده بالا (استحکام کششی ≥1000MPa)، مقاوم در برابر خستگی، عملیات حرارتی و معتدل | سیستم های فشار بالا (42MPa)، تجهیزات متالورژی

آلیاژ آلومینیوم (6061-T6) | سبک وزن (تراکم 2.7g/cm³)، مقاوم در برابر خوردگی، اما مقاومت فشار کمتر (≤21MPa) | هوانوردی، تجهیزات سیار

فولاد ضد زنگ (316L) | مقاوم در برابر خوردگی اسیدی و قلیایی/آب دریا، اما هزینه بالا | صنایع شیمیایی، سکوهای فراساحلی

درمان ویژه:

تکمیل دیوار داخلی: Ra≤0.4μm، کاهش مقاومت جریان.

تقویت پوشش: حفره بدنه شیر با روکش WC-Co (سختی HV1200)، مقاوم در برابر فرسایش ذرات پوشش داده شده است.

2. هسته و آستین سوپاپ

ترکیب مواد | مزایا | پارامترهای فنی

آبکاری کروم سخت 20CrMnTi کربوریزه و کوئنچ شده | سختی سطح HRC60-62، مقاومت در برابر سایش | ضخامت آبکاری ≥0.03 میلی متر، طول عمر ≥1 میلیون چرخه

پوشش PTFE فولاد ضد زنگ (440C) | مقاوم در برابر خوردگی و ضریب اصطکاک کم (μ≤0.05) | مناسب برای محیط های آب گلیکول

سرامیک (Al2O3/ZrO2) | مقاوم در برابر سایش، ضد چسبندگی، اما شکننده | برای شرایط کاری شدید با فشار بالا (≥60MPa) استفاده می شود

تناسب دقیق:

کنترل شکاف هسته سوپاپ و دهانه سوپاپ:

شیر معمولی: 0.01 ~ 0.03 میلی متر

شیر با دقت بالا: ≤0.005mm (نیاز به مونتاژ کنترل شده با دما)

3. مهر و موم

مواد | محدوده دما | مقاومت رسانه ای | طول عمر

لاستیک نیتریل (NBR) | -30℃~100℃ روغن معدنی، امولسیون آب-روغن: 500000 سیکل

فلورو لاستیک (FKM): -20℃~200℃، اسیدها و قلیایی ها، روغن های استر مصنوعی: 1 میلیون چرخه

پلی اورتان (PU): -40℃~80℃، مقاومت در برابر سایش بالا، اما مقاوم در برابر هیدرولیز نیست: 300000 سیکل

اسکلت فلزی PTFE: -100℃~260℃، تمام روغن های هیدرولیک، محیط های بسیار خورنده: 2 میلیون چرخه

II. استراتژی انتخاب مواد بر اساس شرایط کاری

1. شرایط کاری پرفشار و سنگین (مانند ماشین های حفاری تونل)

بدنه سوپاپ: فولاد فورج شده 42CrMo (HB280-320 خاموش و تمپر شده)

هسته سوپاپ: 20CrMnTi آلیاژ Stellite با روکش لیزری کربوره و خاموش شده

مهر و موم: مهر و موم کامپوزیت PTFE FKM

2. 3. محیط های خورنده (به عنوان مثال، تجهیزات شیمیایی)

بدنه شیر: فولاد ضد زنگ 316 لیتری (غیرفعال)

هسته شیر: فولاد ضد زنگ سخت شده با بارش 17-4PH

آب بندی: ساختار PTFE کامل کپسوله

4. محیط های با دمای پایین (به عنوان مثال، ماشین آلات زمینی)

بدنه سوپاپ: QT400-18L (آهن شکل پذیر با دمای پایین، انرژی ضربه 60-℃ ≥12J)

آب بندی: لاستیک سیلیکون (MVQ) یا لاستیک نیتریل بوتادین هیدروژنه (HNBR)

5. مواد غذایی/تجهیزات دارویی

بدنه سوپاپ: فولاد ضد زنگ 304 (Ra≤0.2μm الکتروپلی شده)

آب بندی: لاستیک EPDM دارای گواهی FDA

III. استفاده از مواد کاربردی خاص

الزامات آنتی استاتیک:

هسته سوپاپ با فیبر کربن اضافه شده (مقاومت حجمی ≤10⁶Ω·cm) برای جلوگیری از جرقه زدن گرد و غبار.

طراحی کاهش وزن:

بدنه شیر آلیاژ تیتانیوم (TC4)، با استحکام مشابه فولاد اما 40 درصد سبک تر.

طول عمر فوق العاده طولانی:

هسته سوپاپ از یک پوشش کربن الماس مانند (DLC) با ضریب اصطکاک <0.02 استفاده می کند.

IV. شکست های متداول مواد و اقدامات متقابل

حالت شکست | علت | راه حل

امتیازدهی هسته سوپاپ | نفوذ ذرات سخت به شکاف | فیلتر آنلاین آستین شیر با روکش WC-Co را جایگزین کنید

تورم مهر | ناسازگاری روغن و مواد | با مواد FKM یا PTFE جایگزین کنید

ترک خوردگی بدنه سوپاپ | عیوب ریخته گری یا ضربه فشار | از طراحی بهینه سازی تنش المان محدود بدنه شیر فولادی آهنگری استفاده کنید

V. روند مواد آینده

مواد هوشمند: هسته شیر آلیاژ حافظه شکل، تنظیم جریان سازگار با دما.

مواد نانوکامپوزیت: بدنه شیر تقویت شده با گرافن، استحکام 50 درصد افزایش یافته است.

چاپ سه بعدی: مواد گرادیان ساختاری بهینه شده با توپولوژی (مانند کانال های خنک کننده کامپوزیت مس-فولاد).

توصیه انتخاب: یک ارزیابی جامع با در نظر گرفتن عواملی مانند هزینه (مواد 30٪ تا 50٪ از کل هزینه بدنه شیر)، شرایط عملیاتی و چرخه تعمیر و نگهداری مورد نیاز است. اولویت بندی گزینه های موادی که دارای گواهی ISO 4400/DIN 24340 هستند.
