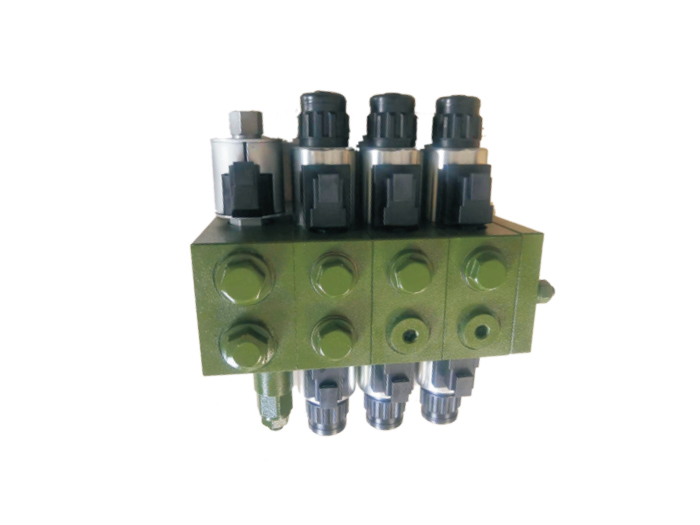

معیارها و اقدامات احتیاطی ارزیابی کیفیت شیر ​​چند طرفه الکترومغناطیسی

کیفیت یک شیر چند طرفه الکترومغناطیسی مستقیماً قابلیت اطمینان، سرعت پاسخ و عمر مفید یک سیستم هیدرولیک را تعیین می کند. ارزیابی کیفیت آن مستلزم بررسی همه جانبه از ابعاد مختلف، از جمله مواد و فرآیندهای ساخت، شاخص‌های عملکرد، دوام، پایداری و سازگاری است. موارد زیر معیارهای اصلی ارزیابی کیفیت و اقدامات احتیاطی هستند:

I. شاخص های اصلی کیفیت

1. مواد و فرآیند ساخت

جنس بدنه سوپاپ:

شیرهای چند طرفه از آهن داکتیل (QT500-7) یا آلیاژ آلومینیوم (گرید هوافضا 6061-T6) استفاده می کنند که استحکام و مقاومت بالایی در برابر تغییر شکل ارائه می دهند.

مواد هسته سوپاپ به سختی خاموش کننده با فرکانس بالا نیاز دارد (به عنوان مثال، تیمار کربورسازی 20CrMnTi)، با سختی سطح ≥ HRC60 و مقاومت در برابر سایش عالی.

تکنولوژی آب بندی:

مهر و موم های دینامیکی (به عنوان مثال، هسته شیر) معمولاً از ترکیبی از پلی تترا فلوئورواتیلن (PTFE) و یک حلقه نگهدارنده فلزی استفاده می کنند. مهر و موم های استاتیک ترجیحاً از فلورو لاستیک (FKM) استفاده می کنند که در برابر دماهای بالا (20-~ 200 درجه سانتیگراد) و خوردگی شیمیایی مقاوم است.

2. پارامترهای عملکرد

رتبه بندی فشار:

شیرهای درجه صنعتی معمولاً دارای درجه فشار 21 تا 35 مگا پاسکال هستند، در حالی که شیرهای ماشین آلات ساختمانی به حداکثر 42 مگاپاسکال نیاز دارند (به عنوان مثال، شیرهای چند طرفه بیل مکانیکی).

فشار ترکیدگی باید ≥ 1.5 برابر فشار نامی باشد.

تطبیق جریان:

انتخاب قطر دریچه باید با سرعت جریان سیستم مطابقت داشته باشد (به عنوان مثال، شیر DN10 مطابق با 50 لیتر در دقیقه است)، افت فشار ≤ 0.3MPa@ نرخ جریان نامی.

زمان پاسخگویی:

زمان تعویض شیر برقی ≤ 0.1 ثانیه (شیرهای فرکانس بالا می توانند به 0.02 ثانیه برسند)، پاسخ گام شیر متناسب ≤ 50 میلی ثانیه.

3. تست دوام

چرخه زندگی:

چرخه سوئیچینگ شیر ≥ 1 میلیون سیکل (استاندارد تست ISO 6403)، بدون نشتی یا کاهش عملکرد.

مقاومت در برابر آلودگی:

فاصله هسته سوپاپ ≤ 5μm، قابلیت کارکرد طولانی مدت در روغن کلاس 9 NAS 1638 (دریچه های معمولی به کلاس 10 نیاز دارند).

II. روشهای کلیدی تأیید کیفیت

1. اقلام بازرسی کارخانه

تست آب بندی:

1.5 برابر فشار نامی به مدت 5 دقیقه، نشت ≤ 0.1 میلی لیتر در دقیقه (ISO 4406).

**قابلیت معکوس:**

5000 چرخه معکوس هر کدام در 85 درجه سانتیگراد و -40 درجه سانتیگراد بدون پارازیت آزمایش شده است.

**تست شوک بار:**

شوک فشار لحظه ای شبیه سازی شده (به عنوان مثال، 110٪ فشار نامی) هیچ ترک یا تغییر شکلی در بدنه شیر نشان نداد.

**2. گواهینامه های شخص ثالث:**

**استانداردهای صنعت:**

ISO 4400 (حساسیت آلودگی شیر هیدرولیک)، DIN 24340 (تست عملکرد).

**گواهینامه های ایمنی:**

CE (EU)، GOST (روسیه)، GB/T 7935 (چین).

III. مقایسه کیفیت شیرآلات در گریدهای مختلف

**نشانگرها:** شیر پایین رده | شیر میان رده

**جنس بدنه سوپاپ:** چدن معمولی HT250 | چدن داکتیل QT500-7 | پوشش سرامیکی آلیاژ آلومینیوم

**دقت هسته شیر:** فاصله شعاعی 8~10μm | 5~8μm | ≤3μm (جلیقه آینه)

**زمان پاسخگویی:** 0.15~0.3s | 0.08 ~ 0.15 ثانیه | ≤0.05 ثانیه (با بازخورد موقعیت)

**طول عمر:** 300000~500000 سیکل | 800000 تا 1000000 چرخه | بیش از 2000000 چرخه

**مرجع قیمت:** 500~2000 ین | ¥2000~8000 | 10000 تا 50000 ین

IV. مشکلات رایج کیفیت و اقدامات کاهشی

**چسباندن هسته سوپاپ:**

**علل:** آلودگی روغن (ذرات بیش از 10μm)، سوراخ‌های مونتاژ برداشته نشده است.

**راه حل:** شستشوی سیستم قبل از نصب. انتخاب دریچه هایی با فیلترهای داخلی

فرسودگی سیم پیچ الکترومغناطیسی

علت: ولتاژ ناپایدار، گرمای بیش از حد ناشی از برق رسانی مداوم (چرخه کاری > 60٪، نوع انرژی پیوسته مورد نیاز است).

راه حل: یک تنظیم کننده ولتاژ نصب کنید، یک سیم پیچ **عایق کلاس H (180℃)** را انتخاب کنید.

نشتی داخلی فراتر از استانداردها

علت: فرسودگی هسته شیر یا پیری آب بندی.

راه حل: به طور مرتب تمیزی روغن را بررسی کنید، با هسته های شیر مقاوم در برابر سایش (به عنوان مثال، با روکش کروم سخت) جایگزین کنید.

V. توصیه های خرید

منطبق با شرایط عملیاتی:

برای ماشین آلات ساختمانی، شیرهای مقاوم در برابر لرزش (به عنوان مثال، با پیچ و مهره های ضد شل شدن) را انتخاب کنید. برای تجهیزات متالورژی، شیرهای مقاوم در برابر دمای بالا را انتخاب کنید.

برند و خدمات:

اولویت بندی تامین کنندگانی که منحنی های عملکرد و گزارش های تجزیه و تحلیل شکست را ارائه می دهند.

معاوضه هزینه:

برای سناریوهای عملیات مداوم طولانی مدت (به عنوان مثال، خطوط تولید)، شیرهای برتر توصیه می شود. برای استفاده متناوب، شیرهای میان برد قابل قبول هستند.

نکته: برای سیستم‌های حیاتی، از سازنده درخواست کنید تا داده‌های MTBF (میانگین زمان بین خرابی‌ها) را ارائه دهد (معمولاً شیر بیش از 100000 ساعت). اگر بودجه محدود است، حداقل اطمینان حاصل کنید که هسته اصلی شیر و شیر خلبانی شیر برقی قطعاتی با نام تجاری هستند و سایر شیرهای کمکی را می توان کاهش داد.
